Proyecto final de grado
- Viviendas de 65 m2 útiles.
- Distribuidos en 3 plantas.
- En la planta baja, se encuentran 6 Plazas de garajes privados.

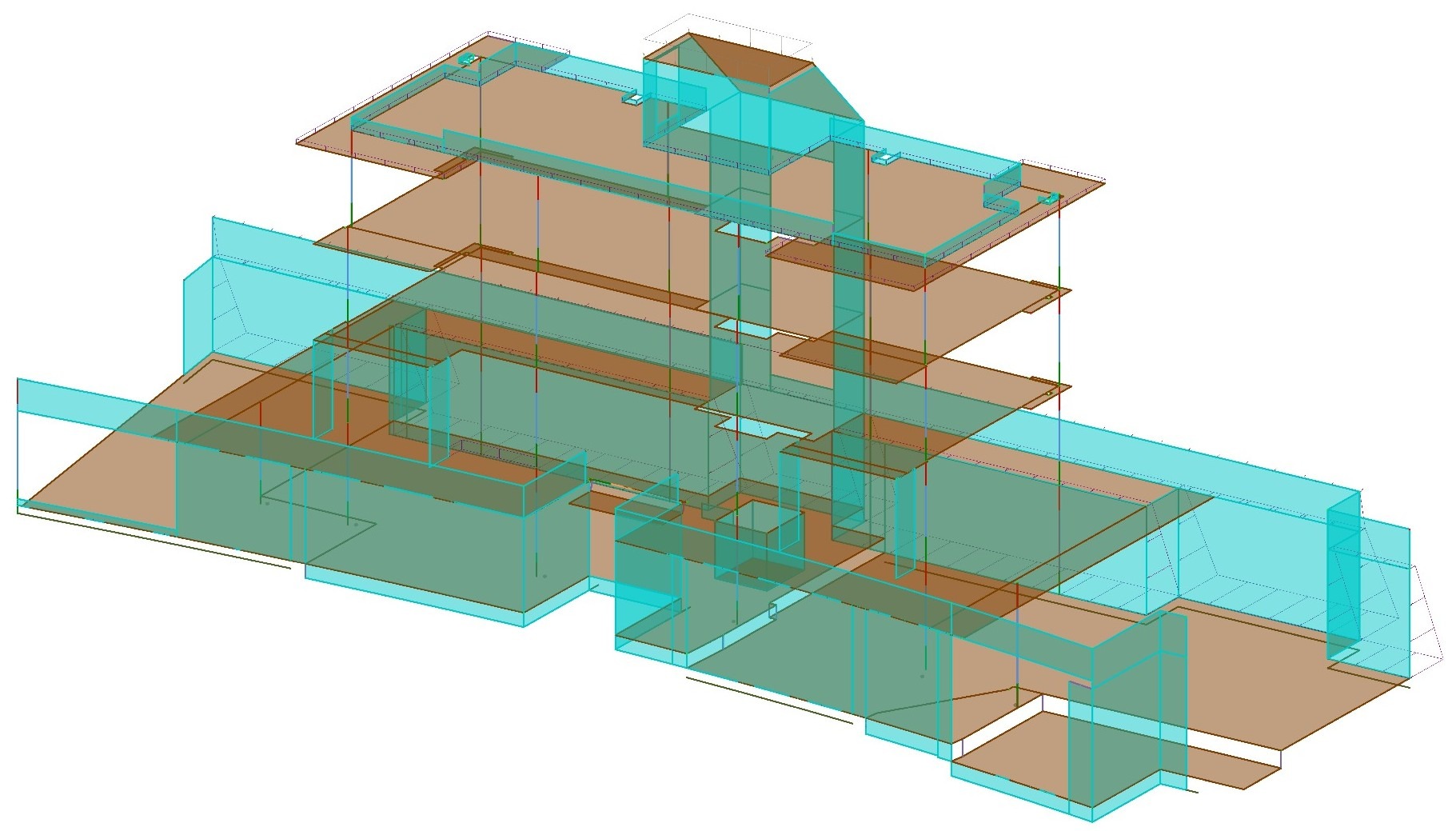

- Proyecto de estructura realizado en Revit, y calculado en Robot Estructure.
- Todas las familias utilizadas en el proyecto, están creadas a partir de las especificaciones técnicas del fabricante.

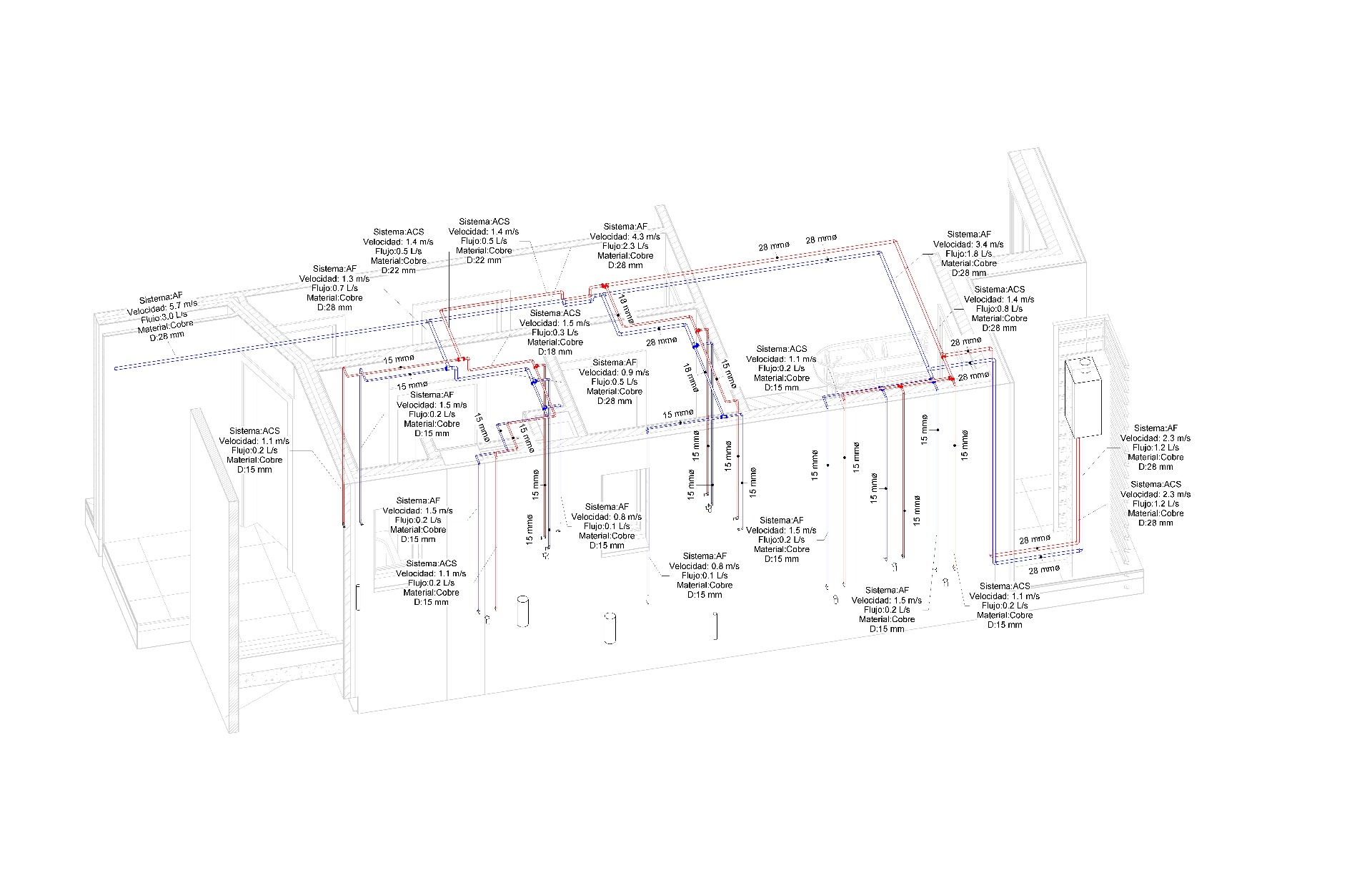

- Proyecto de fontanería, realizado con Revit MEP.
- Todas las familias de instalaciones están realizadas acorde a las especificaciones del fabricante.
- El cálculo de las tuberías, están realizadas acorde a la normativa vigente Española (CTE).

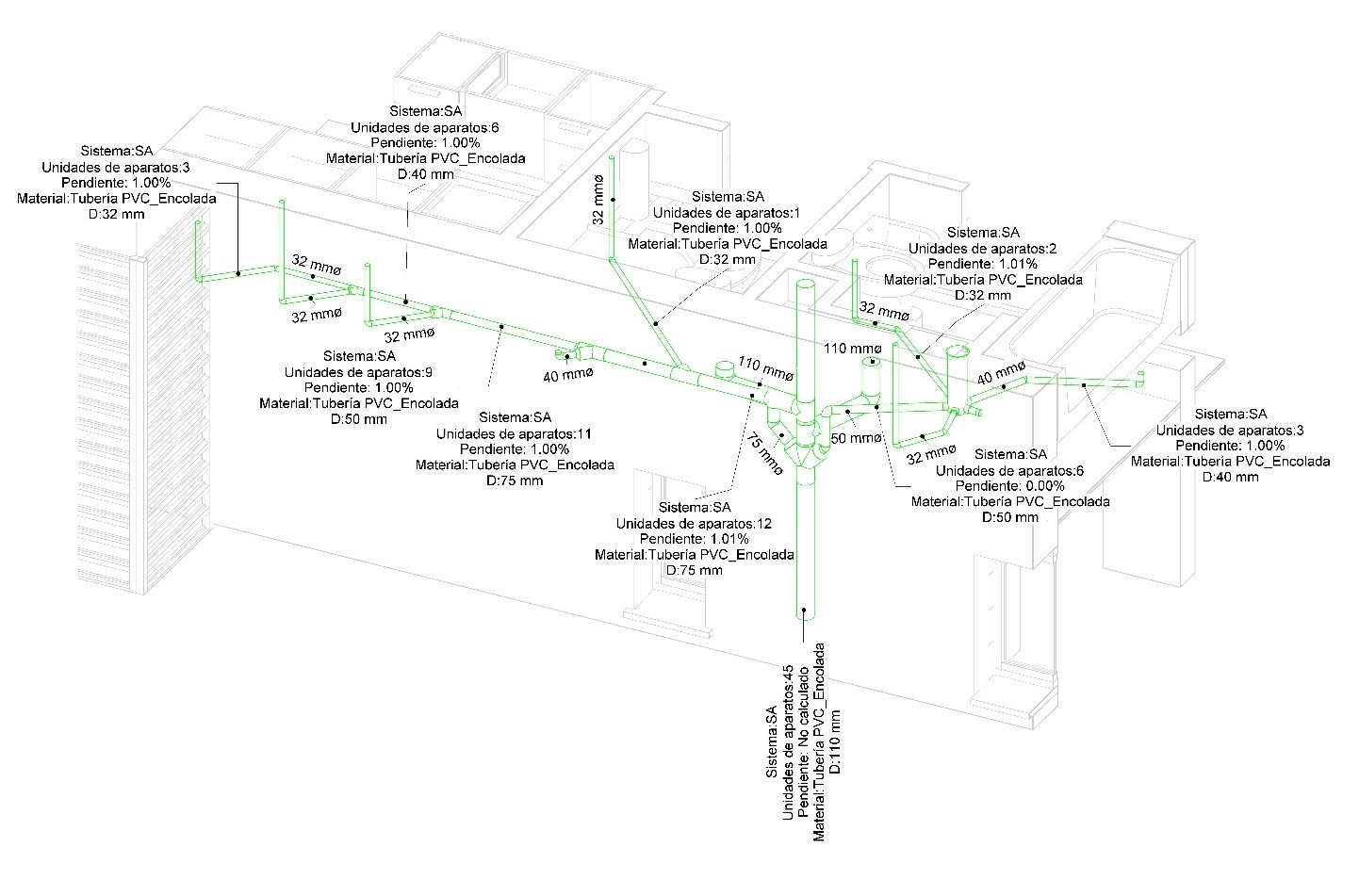

- Proyecto de Saneamiento, realizado con Revit MEP.
- Las tomas de aparatos sanitarios, están creados y configurados para el cálculo de la instalación de saneamiento, mediante unidades de aparatos.
- Las anotaciones de la instalaciones, están creados de forma específica para sacar la información necesaria de esta instalación.

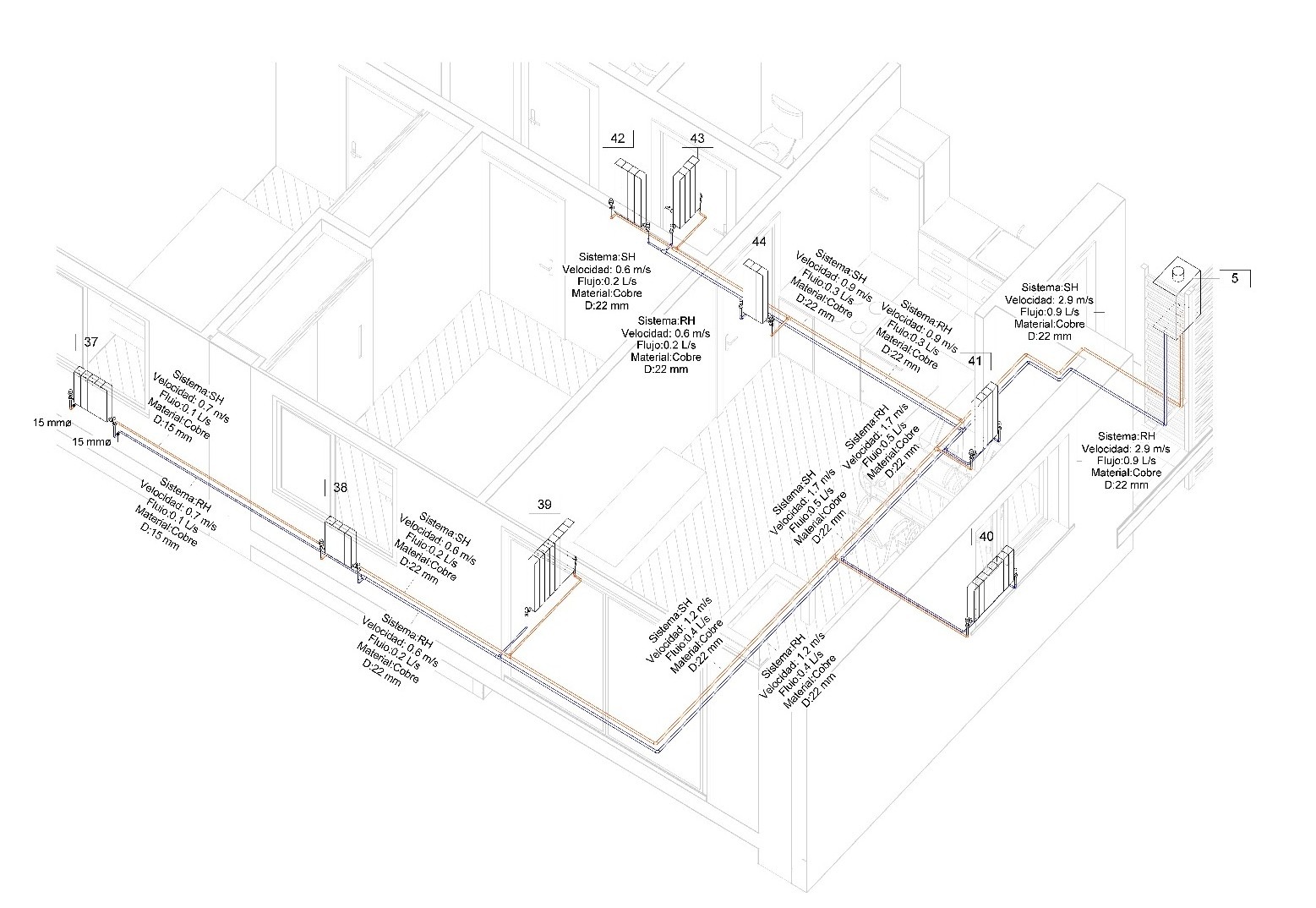

- Proyecto de calefacción, realizado con Revit MEP.
- Los aparatos de calefacción como los radiadores o la caldera, están modelados con las características de los fabricantes.
- Los radiadores, pueden calcular la potencia calorífica aportada por elemento.
- Las dimensiones de las tuberías, están calculadas en base a la velocidad de flujo por tramo.

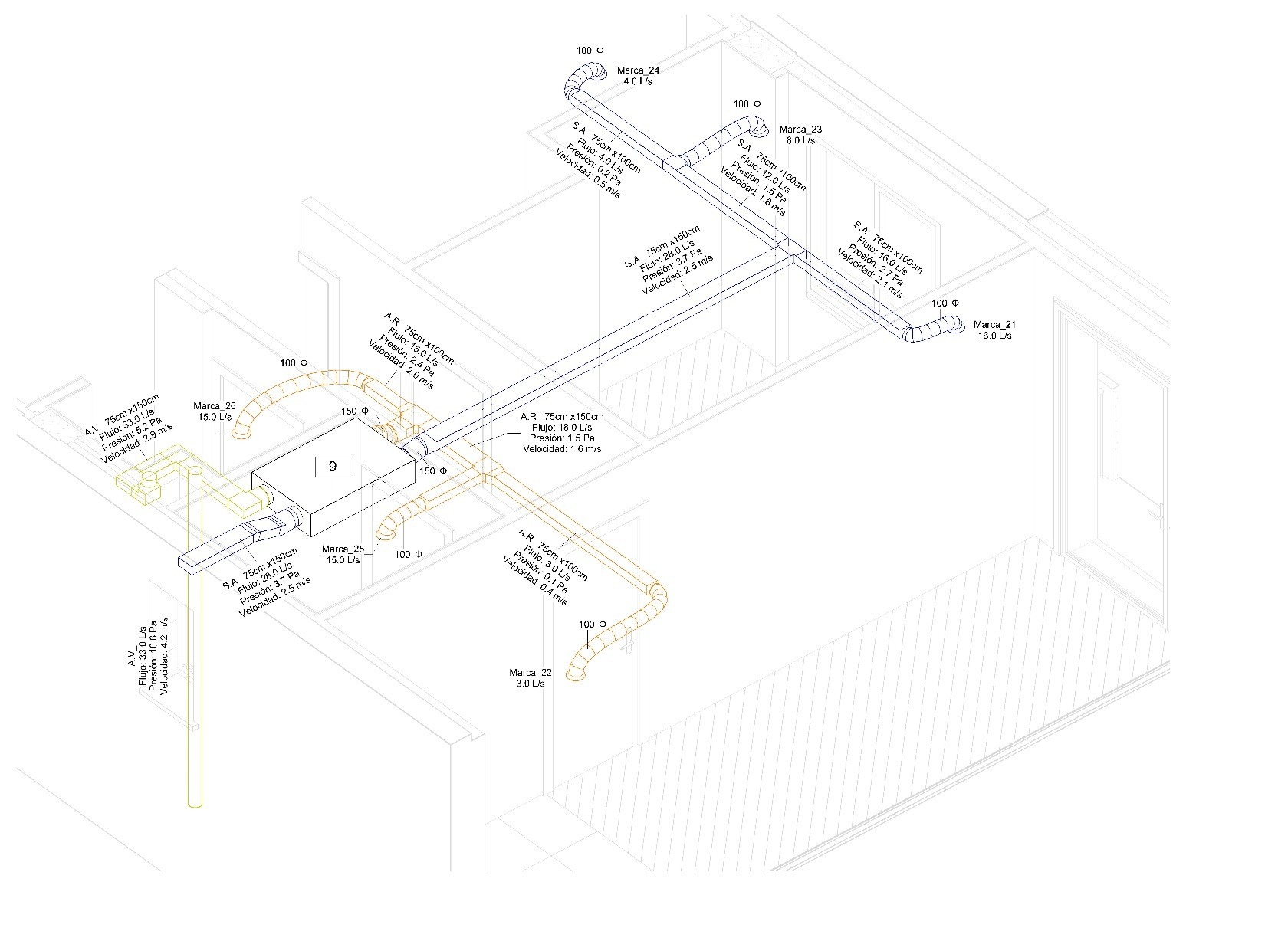

- Proyecto de ventilación, realizado con Revit MEP.
- La instalación, consta de un recuperador de aire, que distribuye el caudal exigido por normativa, dentro de la vivienda. En los extremos, cuenta con rejillas de impulsión y de extracción de aire, que calculan el caudal necesario para cada espacio.
